XY-6B型巖心鉆機
文章來源：本站原創 發布時間：2020-06-09 瀏覽：8123
XY-6B/6N

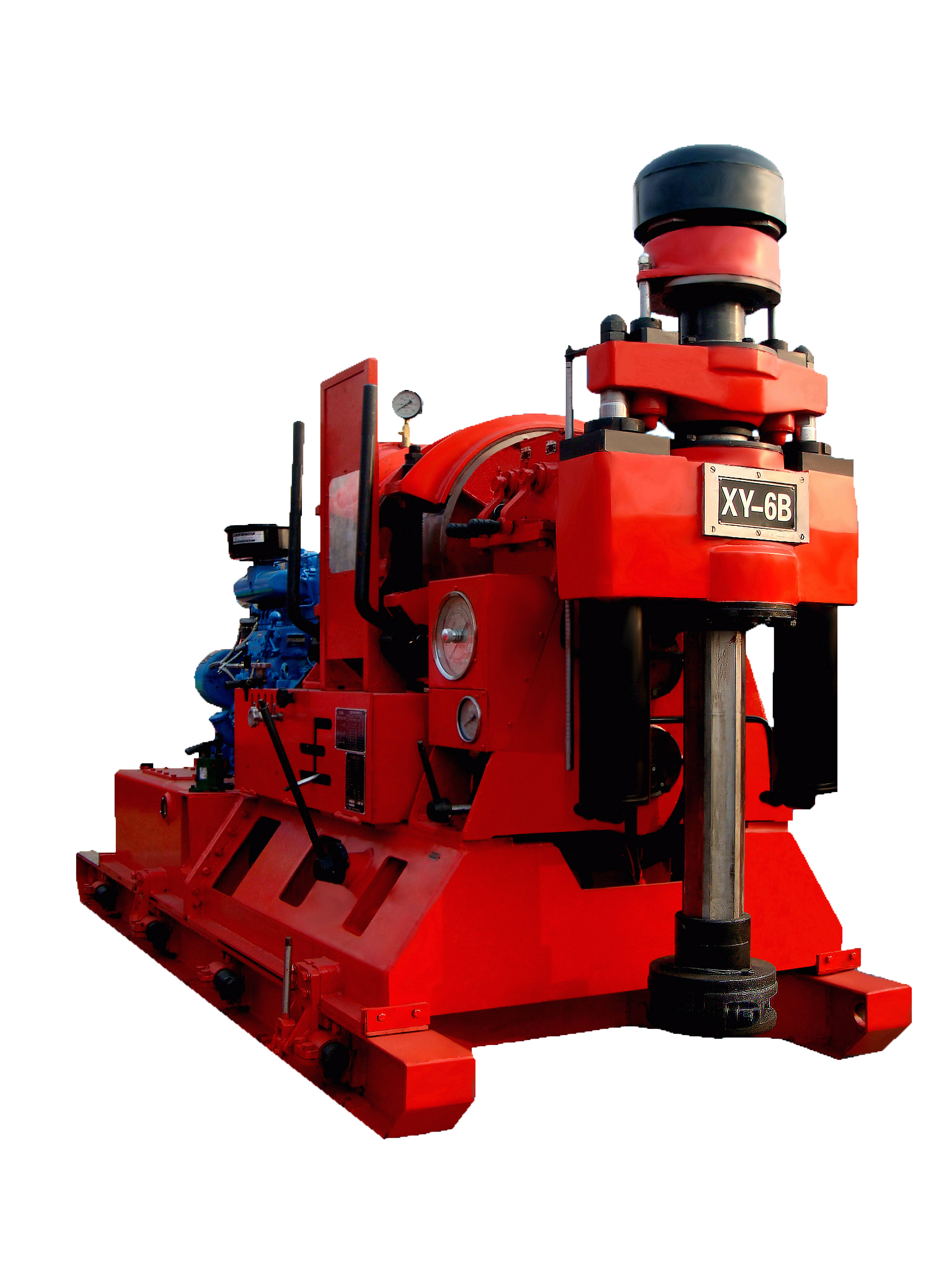

XY-6B型巖心鉆機
XY-6B巖心鉆機是地質找礦、水文水井、煤田地質勘探、石油和天然氣勘探開發等領域的深孔鉆探設備。該鉆機集中了立軸式液壓鉆機的優點，可進行金剛石小口徑鉆進，也可進行大口徑鉆進，可以垂直鉆孔，也可以鉆斜孔，是深孔地質勘探鉆孔的理想設備。
主要特點
立軸轉速高，調速范圍廣。
卷揚機配有水剎車，下降鉆具平穩安全。
油浸濕式離合器，啟動平穩，附有制動裝置。
液壓操作系統預留專用閥口，可供配備擰管機時使用。
鉆機前后移車距離大，方便孔口作業。
立軸通孔直徑大，可滿足多種鉆探工藝要求。
整機重量適中，解體性能好，便于運輸搬遷。
|
主要技術參數 |
|
|
鉆孔深度(m ) |
1000-2000 |
|
鉆桿直徑(mm) |
φ50 φ60 φ89 |
|
立軸通徑(mm) |
φ96 |
|
立軸轉速(r／min) |
正轉 80 175 225 260 360 490 730 1000 反轉 62 170 |
|
扭矩（kN.m） |
5~6 |
|
給進油缸上頂力(kN) |
200 |
|
給進油缸給進力 (kN) |
150 |
|
給進油缸行程 (mm) |
600 |
|
給進油缸缸徑 (mm) |
φ125 |
|
卷揚單繩****提升力 (kN)Max |
60 |
|
卷揚提升速度(m/S) |
0.66 1.44 1.85 2.13 2.96 4 |
|
卷筒直徑 (mm) |
φ300 |
|
鋼絲繩直徑 (mm) |
φ20 |
|
容繩量(m) |
140 |
|
移車油缸行程 (mm) |
550 |
|
動力電動機 |
55kW Y250M-4電動機 |
|
動力柴油機 |
100HP 4135AG柴油機 |
|
齒輪油泵 |
YBC45/80 8MPa 45L/mln |
|
主機重量(t) |
3.8(不含動力) |
|
外型尺寸 (L×W×H)(mm) |
3450×1500×2250 |
